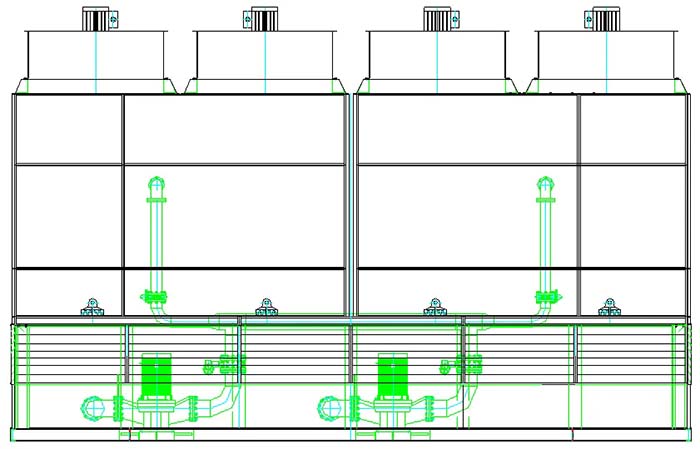

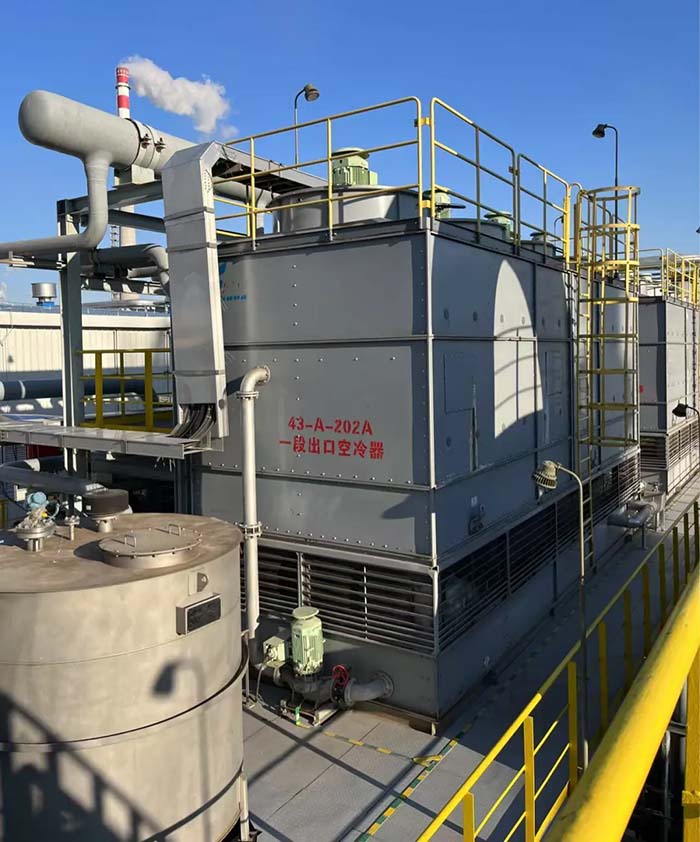

复合式空冷器是用水作为循环冷却剂，离心泵是冷却剂的唯一动力装置。从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置。复合式空冷器是传统冷却塔的一种变形和发展。它实际上是一种蒸发式冷却塔，冷却器和湿式冷却塔的组合，它是卧式的蒸发式冷却塔，工艺流体在管内流过，空气在管外流过，两者互不接触。塔底蓄水池内的水由冷却塔泵抽取后，送往管外均匀地喷淋下来。与工艺式流体热水或制冷剂和管外空气并不接触，成为一种封闭式冷却塔，通过喷淋水增强传热传质的效果。用于对循环水质要求较高的各种冷却系统，在电力、化工、钢铁、食品和许多工业部门有应用前景。另一方面，与空冷式热交换器相比，复合式空冷器利用管下侧水的蒸发潜热，使空气侧传热传质显著增强，也具有明显的优点。

SLSD(L)系列冷却塔泵是我公司根据市场需要开发的新产品，主要用于复合式空冷器、封闭式冷却塔、冷凝器的冷却水循环，也可做一般供水用。产品严格按照有关要求组织生产，产品质量稳定，性能可靠，供输送清水或物理化学性质类似于清水且不含固体颗粒的液体用。



性能范围及工作条件

1、流量范围：Q=27m3/h～1000m3/h

2、扬程：H=5m～11m

3、转速：1450r/min或980 r/min

4、进口压力≤0.4MPa

5、最大工作压力≤0.6MPa（最大工作压力=进口压力＋泵设计扬程)

6、适应介质：清水介质应无腐蚀性液体、介质固体不溶物，其体积不超过单位体积的0.1%，粒度＜0.2mm。

7、周围环境温度不超过40ºC，相对湿度不超过95%。

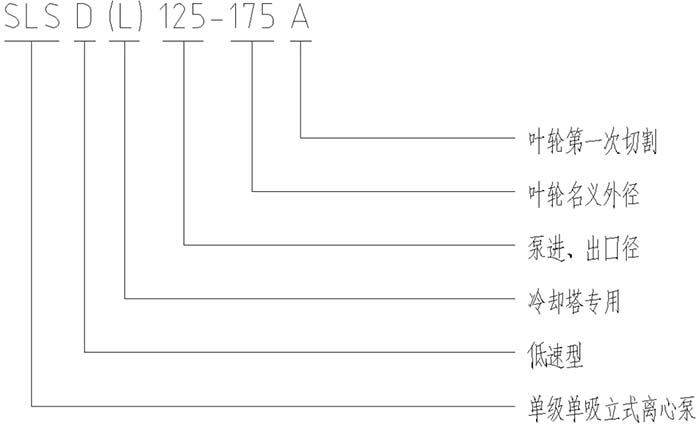

型号意义

结构特征

泵为单级单吸离心泵，安装形式为立式。

可根据现场使用条件，多方式安装。并依据流量、压力要求，采用并、串联方式增加所需流量、压力。

泵体底部两侧各配一个Rp3/8排污口，泵盖上部设一个Rp1/4排气口（铜质针式放气阀），泵进出法兰上各设置一个Rp3/8测压口，均采用铜质螺塞丝堵。泵铭牌材质为δ=1mm304不锈钢，铭牌位置可对称调整，可保证电机接线口与电机铭牌、水泵铭牌在同侧。

泵轴封为硬对硬机械密封，解决了常规填密封料泵泄露量大的问题，延长了使用寿命，确保运行场地干净整洁。

电机轴承采用SKF/FAG低噪音封闭轴承，出厂时已注入润滑脂，可保证连续运行2年以上。且泵机组同心度高，叶轮具有极好的动平衡，运行振动小，改善了使用环境。

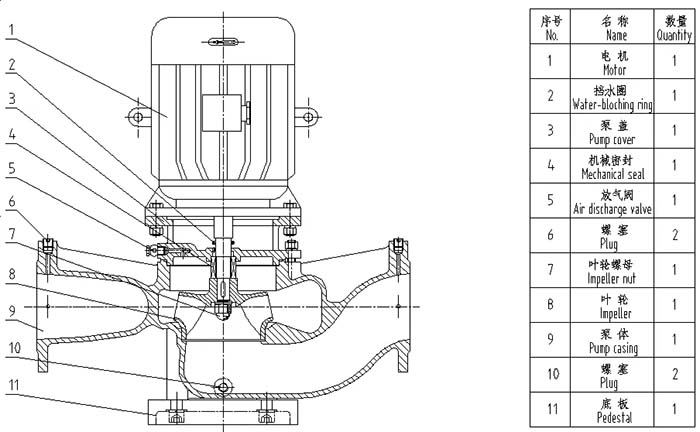

结构图

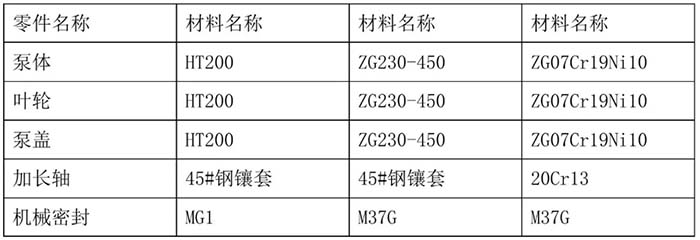

泵材质

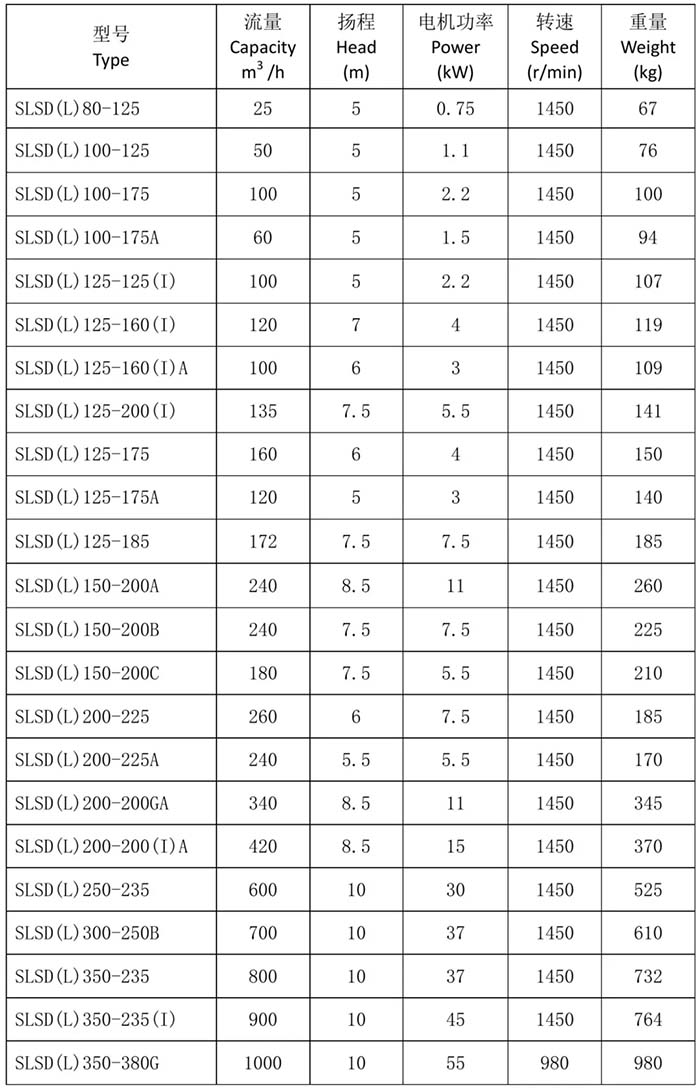

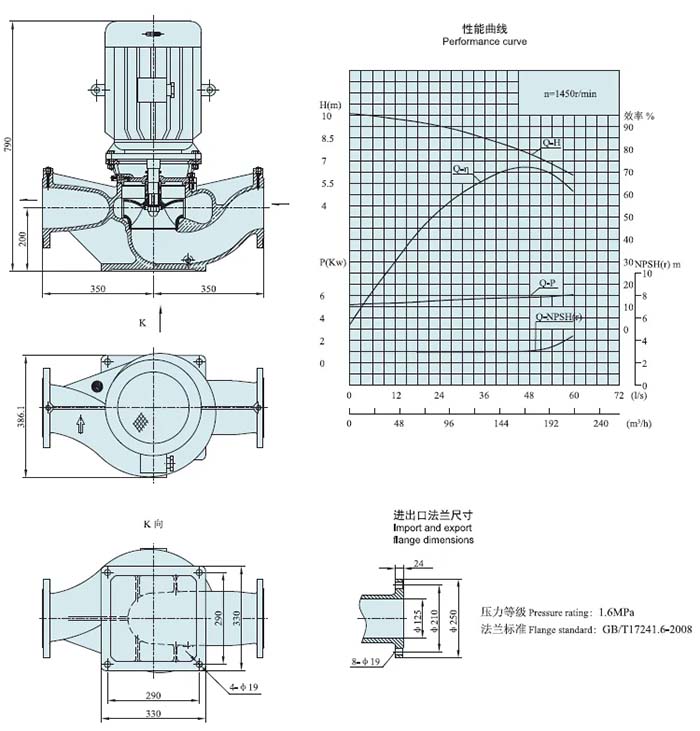

性能参数表安装尺寸图（例）
